iPhone 18首拆,全部芯片曝光!

汇鼎金融 26-09-21

REWA Technology 在 YouTube 上分享了一段视频,展示了 iPhone 18 Pro 的实体 SIM 卡版本,该版本电池容量略小于仅支持 eSIM 的版本。拆开显示屏面板后,可以看到全新的 Face ID 传感器被移至屏幕左侧角落,并隐藏在屏幕下方,没有开孔。这使得苹果能够在保留 Face ID 功能的同时,缩小动态岛的尺寸。


屏下摄像头并非新鲜事物,但对苹果来说却是首次尝试。我们之前已经见过这种技术的运作方式,即在传感器前方采用低密度像素排列,以避免红外摄像头被完全遮挡。主持人还指出,这将增加第三方显示屏制造的难度。

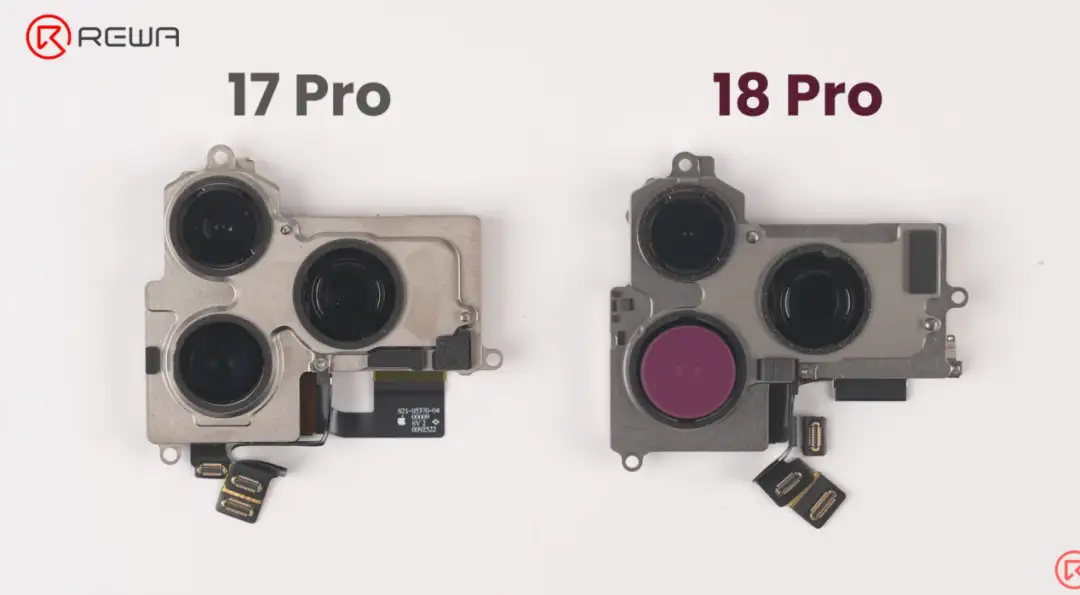

拆解结果还显示,与 iPhone 17 Pro 相比,这款手机的主摄像头更大。


如图所示,苹果新手机摄像头模组的接口也改变了:


前置摄像头也重新设计了:


正是因为这个设计苹果得以降低了灵动岛的显示面积。

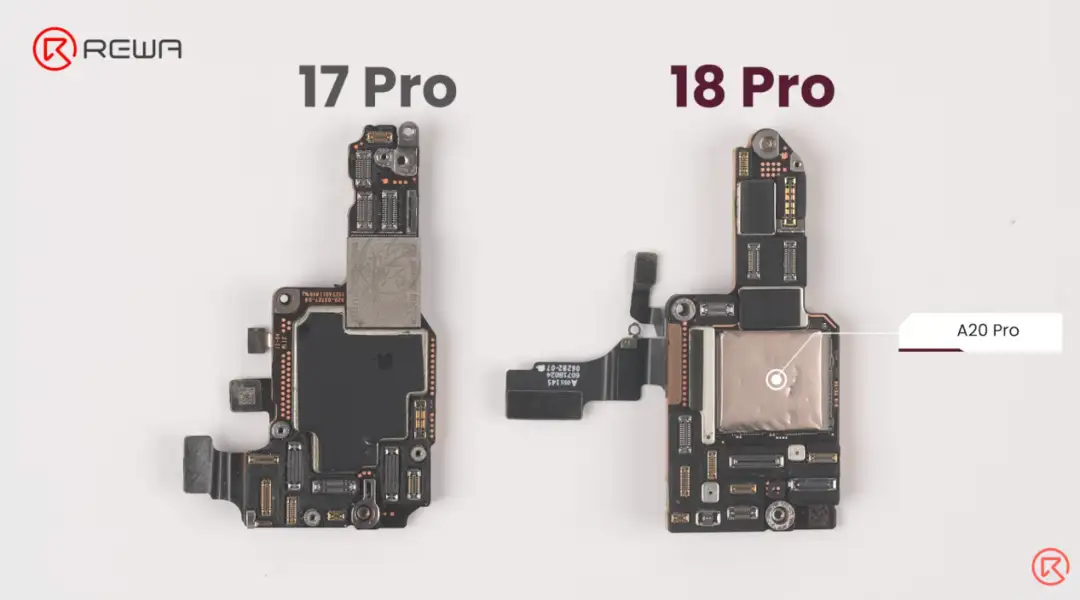

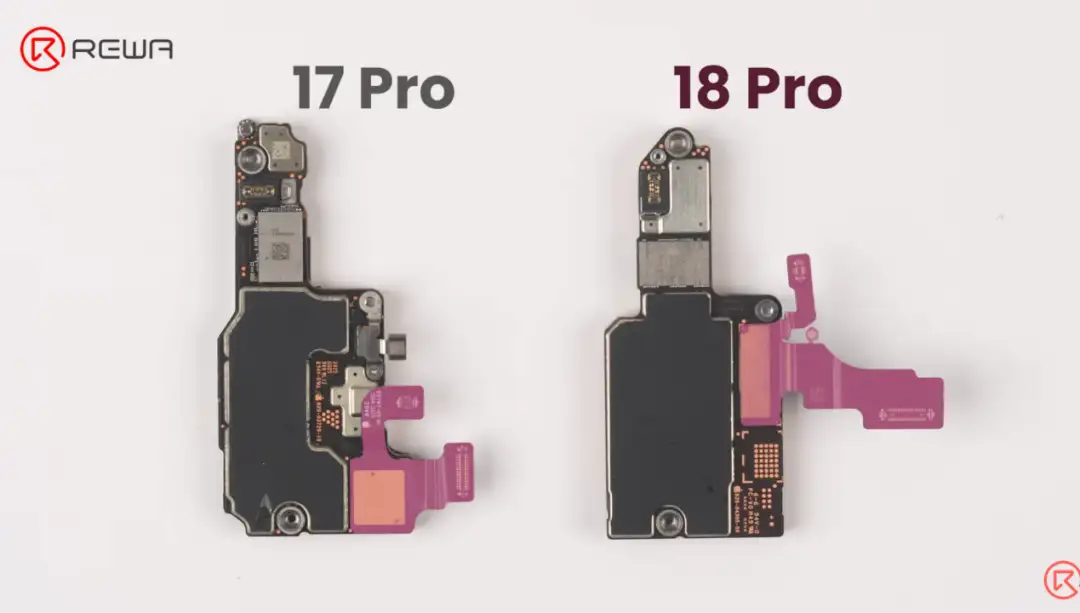

新主板和前一代的对比。


A20 Pro芯片被移到了顶部,散热垫也采用了新的材料。此外,尺寸显著增大的均热板与SoC直接接触,确实提升了散热性能。

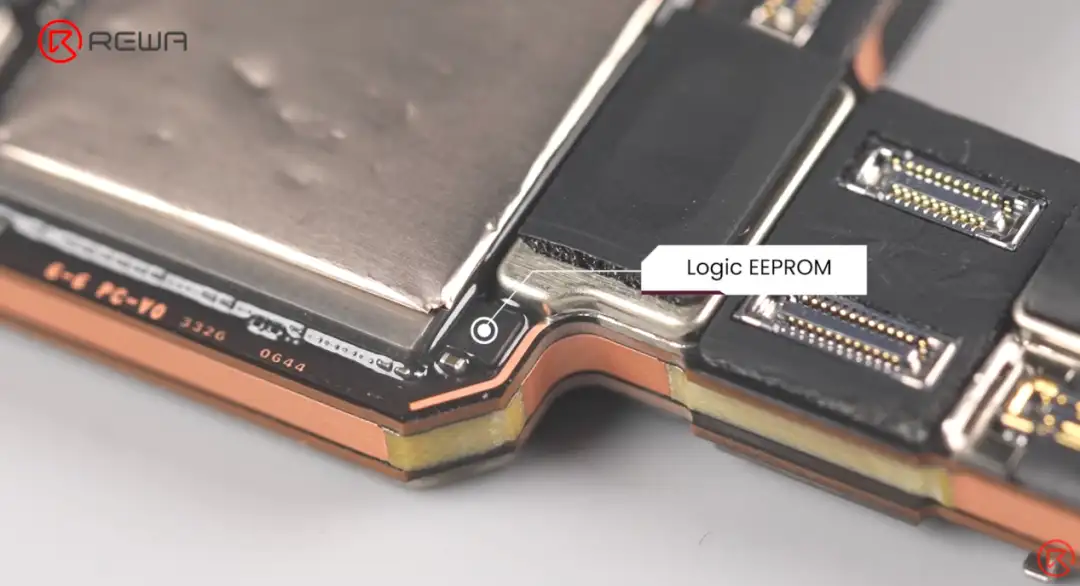

从图中可以看到,Logic EEPROM放置在了一个新位置。

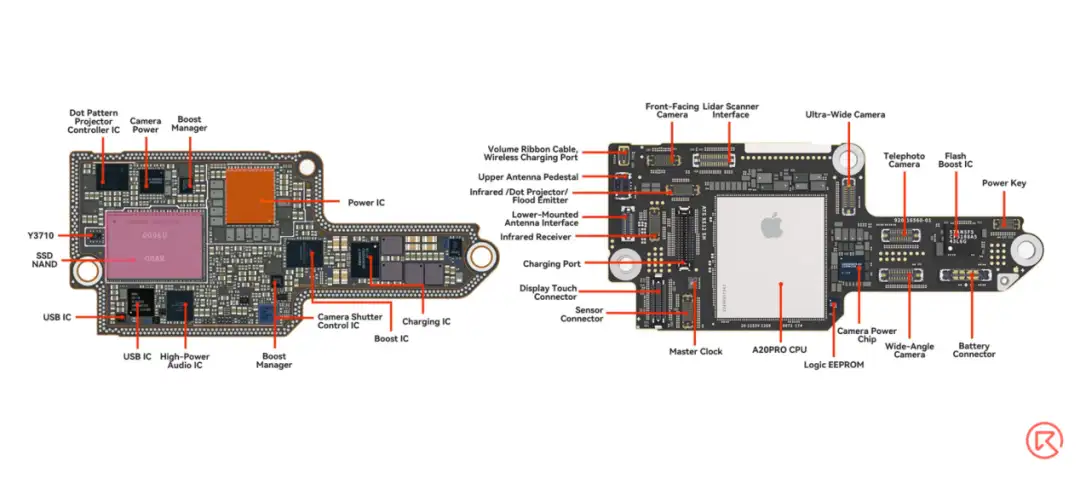

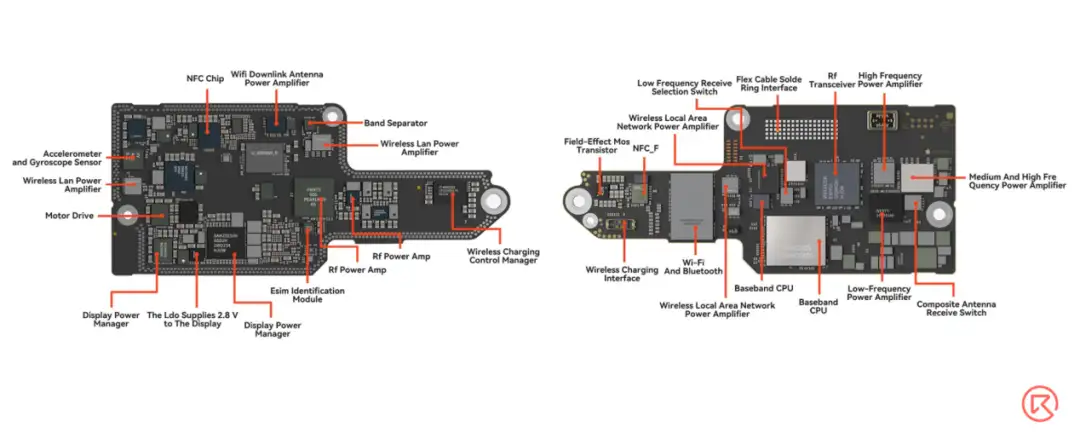

主板正反面的芯片布置:



另外,由于苹果将NAND闪存和电源IC夹在了PCB板的两层之间,iPhone 18 Pro(Max)的NAND闪存和电源IC维修难度也随之增加。

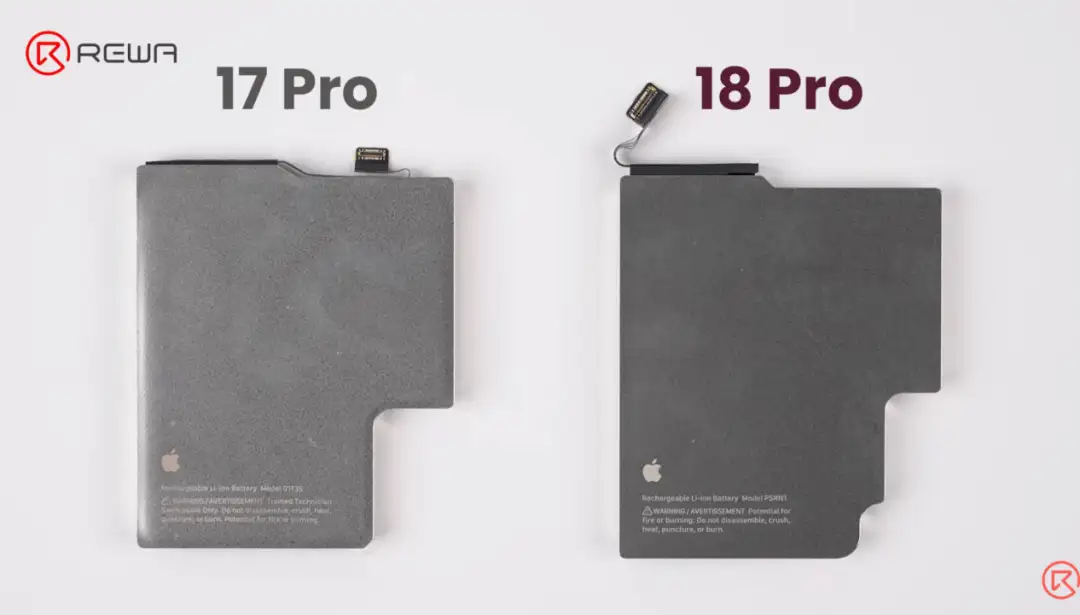

取出电池后可以看到更大的连接器,这很可能是实现更快充电速度的原因。据官方数据,电池容量为 4056 mAh,比 iPhone 17 Pro 增加了 1.7%。苹果声称,由于 A20 Pro 芯片的高效节能,iPhone 18 Pro 的电池续航时间与 iPhone 17 Pro Max 一样长。然而,电池测试表明,当前一代和上一代之间的 差异微乎其微。

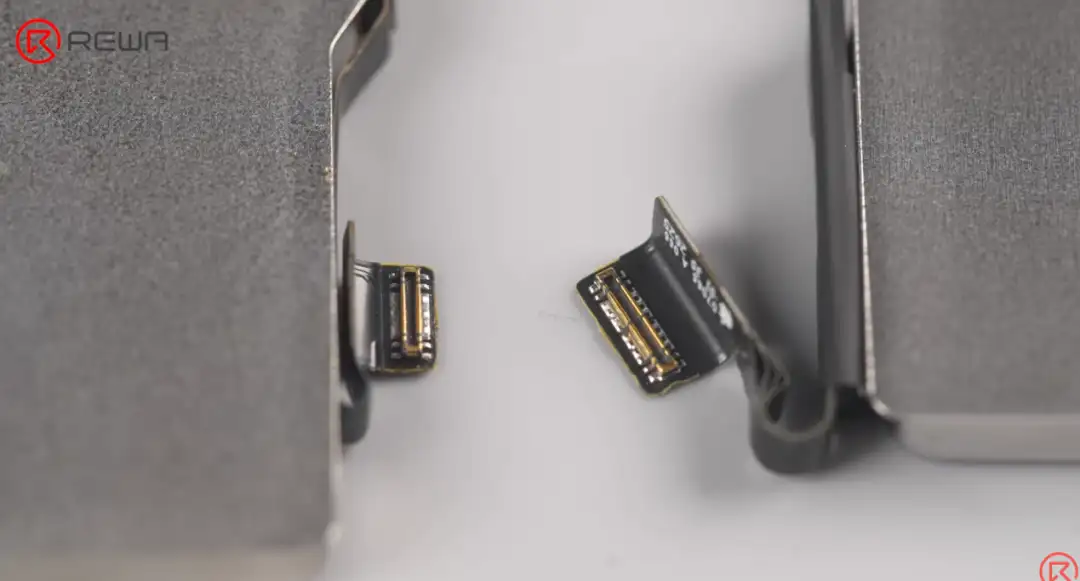

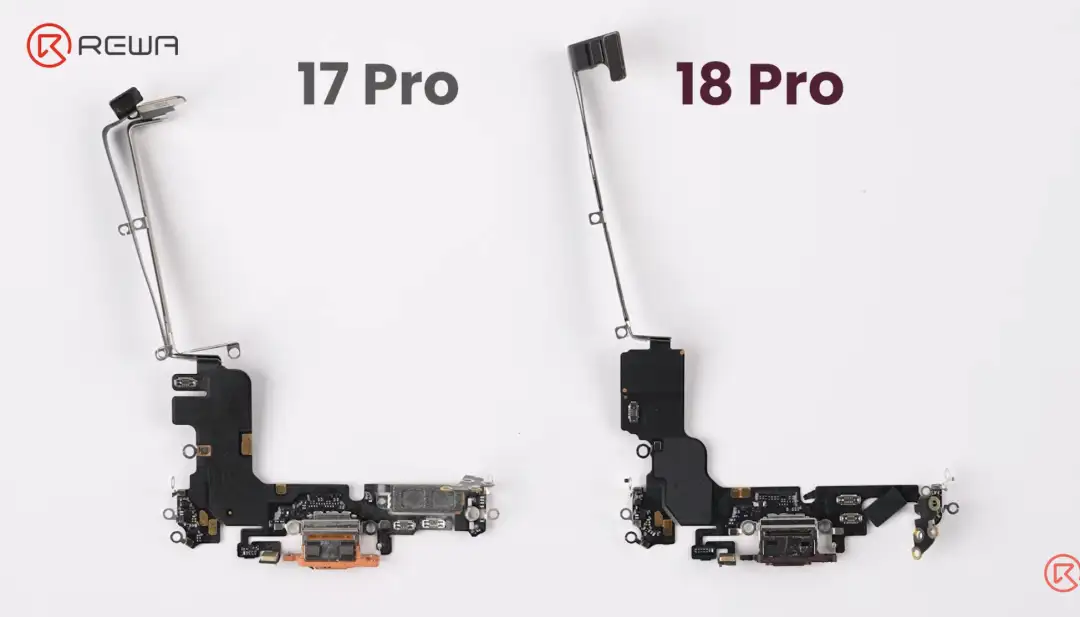

电池连接器也更大了:

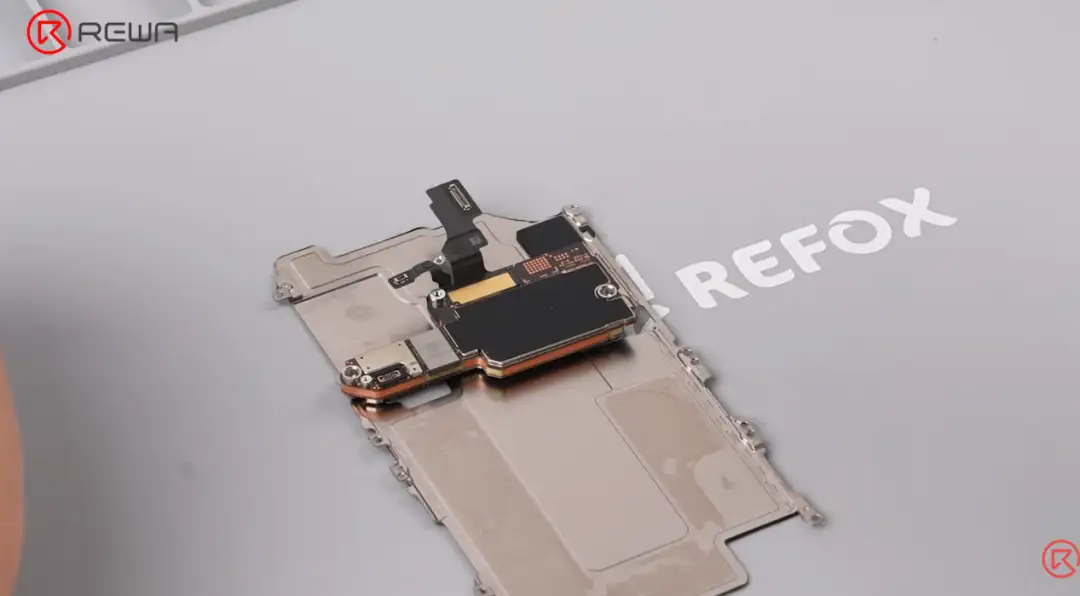

如图所示,新的背板设计,增加了新手机的散热能力。

v2-09805579ae7fddbf656043304900f288_1440w.webp v2-e9d1ea122acffc01ed483f7673f45e9a_1440w.webp

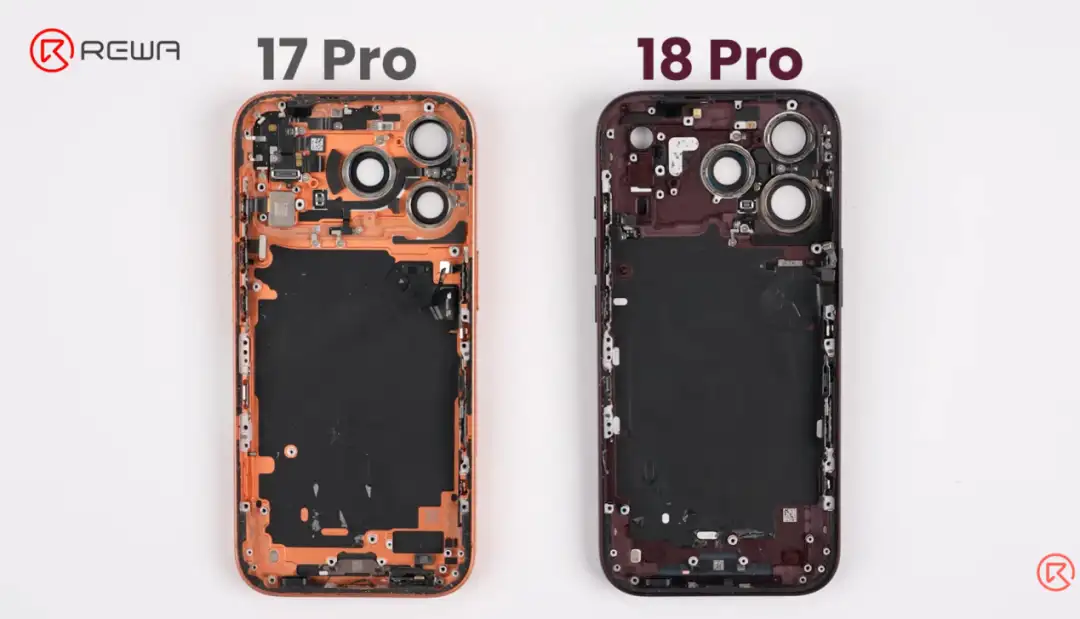

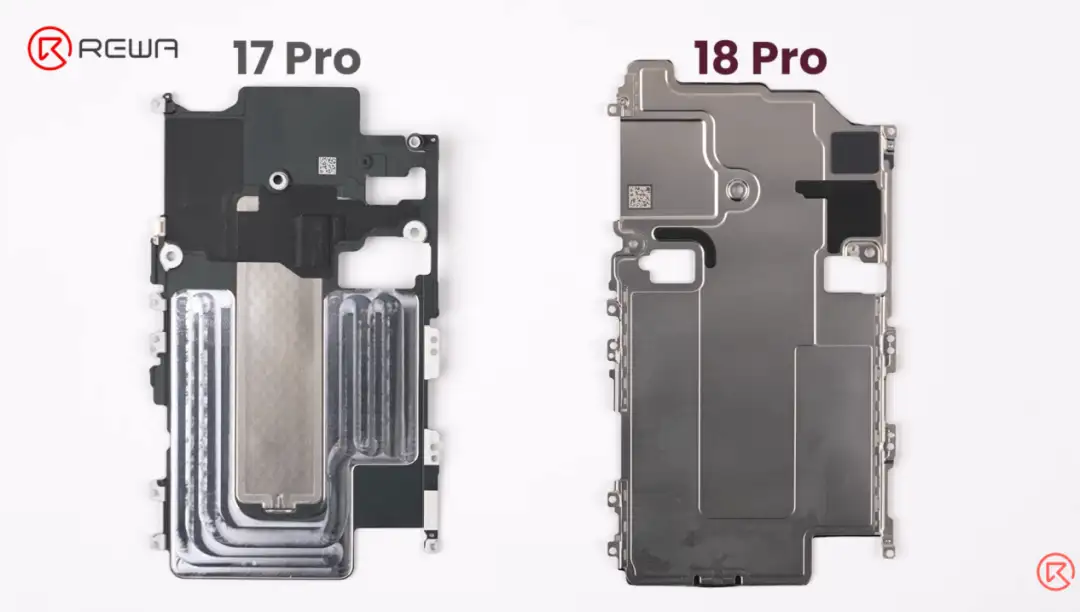

手机背板也有了变化:


综上所述,REWA Technology 对主板维修的难度评级为五星,对后置摄像头模块的难度评级为四星,对屏幕和电池的难度评级为两星。

iPhone 18 Pro Max,用了哪些芯片?

TechInsights 对 Apple iPhone 18 Pro Max (A3473) 的初步拆解揭示了 Apple 最新旗舰机型的组件,包括 A20 Pro 处理器、LPDDR5X 内存、高通骁龙 X80 调制解调器、Apple 的 N1 无线模块以及新发现的毫米波天线模块。

早期的电路板分析还显示,半导体供应链多元化,涵盖高通、博通德州仪器意法半导体、恩智浦、瑞萨、亚德诺半导体、Skyworks、Qorvo 和苹果/Cirrus Logic

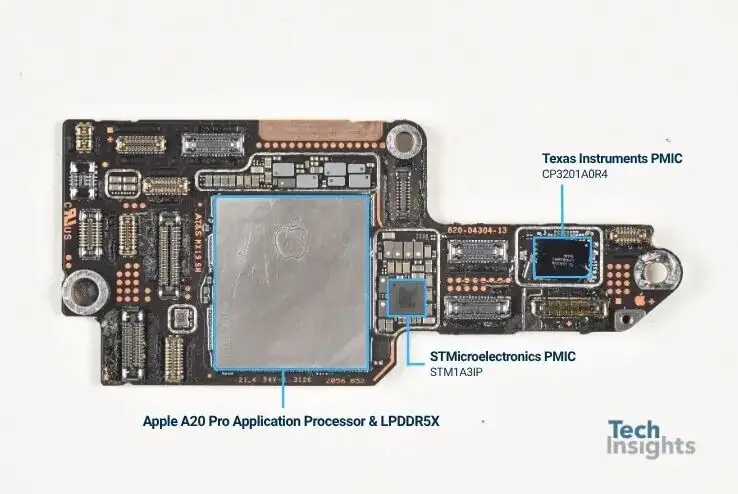

主逻辑板的核心是苹果公司的 A20 Pro 应用处理器,搭配 LPDDR5X 内存。

周围的电源架构包括意法半导体 (STMicroelectronics) 的 STM1A3IP 电源管理集成电路 (PMIC) 和德州仪器 (Texas Instruments) 的 CP3201A0R4 电源管理集成电路 (PMIC)。这些组件管理处理器、内存和支持电路所需的多个电源域。


分析的 A3473 包含一个标记为 SDX80M 的高通骁龙 X80 5G 调制解调器,以及高通 SDR875 融合射频收发器

这是一个值得关注的发现,因为苹果一直将自家的 C2 调制解调器作为 iPhone 18 Pro 平台的核心组件进行宣传。这款设备中出现高通硬件可能意味着 iPhone 18 系列存在区域差异,或者采用了多种不同的调制解调器配置。

为了解苹果更广泛的调制解调器部署策略,还需要进行额外的设备和封装级分析。

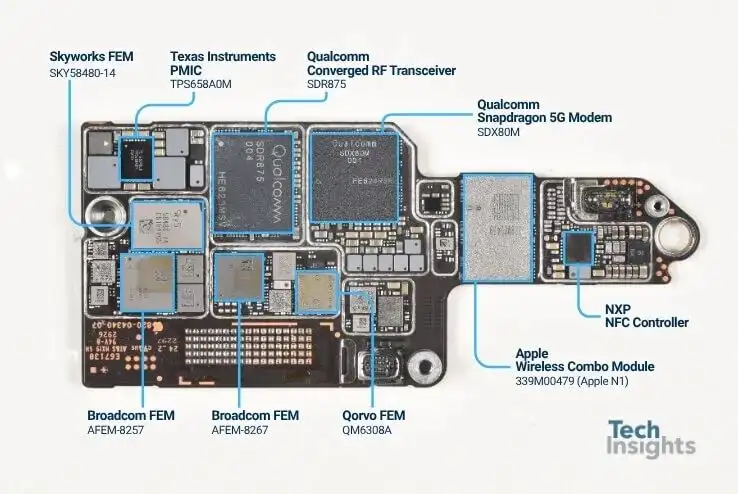

射频板还包含:

Skyworks SKY58480-14 前端模块

  • 博通 AFEM-8257 前端模块
  • 博通 AFEM-8267 前端模块
  • Qorvo QM6308A 前端模块
  • 德州仪器 TPS658A0M 电源管理集成电路
  • NXP NFC控制器

这些组件共同支持蜂窝射频链路中的信号放大、滤波、切换、转换和电源管理。

拆解结果显示,苹果无线组合模块的编号为 339M00479,标签为 Apple N1。

N1芯片支持苹果加强对无线连接控制的战略举措。后续分析将确定它是否与iPhone 17 Pro Max所用的芯片相同,还是为iPhone 18系列开发的升级版芯片。


TechInsights 还发现了一个标记为 339M00418 的 Apple 毫米波天线模块。

iPhone 17 Pro Max 引入了重新设计的、基于高通芯片的毫米波架构。iPhone 18 Pro Max 中发现的新模块标识表明,苹果可能再次对该系统进行了改进。

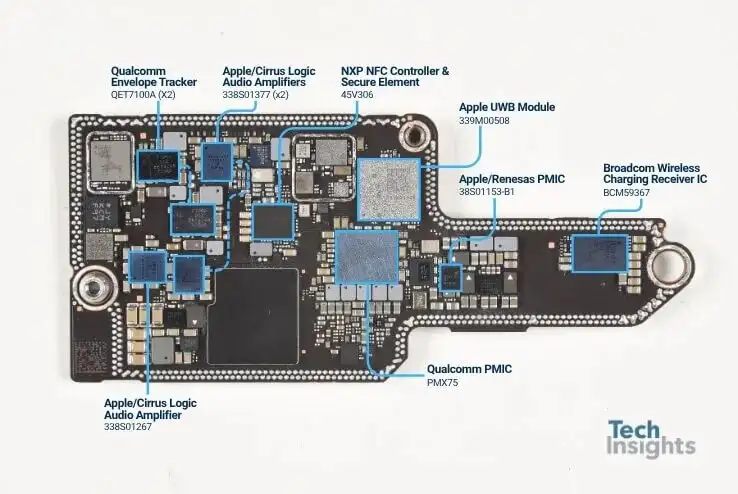

该电路板包含一个标记为 339M00508 的 Apple 超宽带模块和一个标记为 45V306 的 NXP NFC 控制器和安全元件。

无线充电由博通BCM59367接收器IC管理。配套的电源组件包括苹果/瑞萨38S01153-B1 PMIC和高通PMX75。

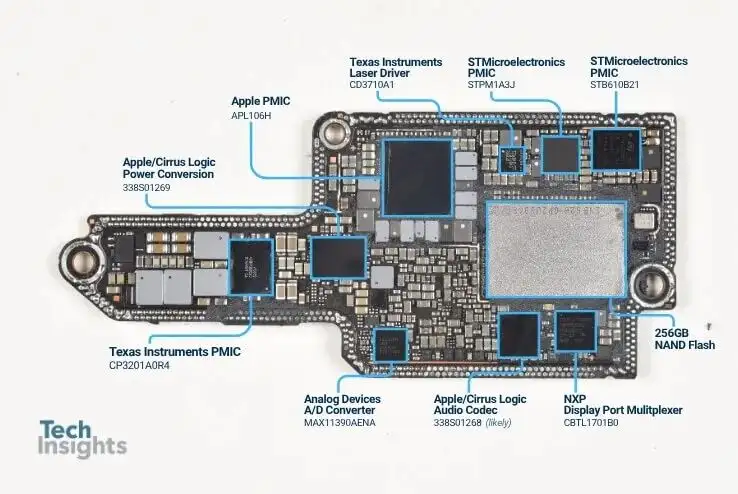

其他各方面确定的组件包括:

  • 苹果 APL106H 电源管理集成电路
  • Apple/Cirrus Logic 338S01269 电源转换装置
  • Apple/Cirrus Logic 338S01268 音频编解码器
  • Apple/Cirrus Logic 338S01377 音频放大器
  • Apple/Cirrus Logic 338S01267 音频放大器
  • 德州仪器 CD3710A1 激光驱动器
  • 意法半导体 STPM1A3J 和 STB610B21 电源管理集成电路
  • Analog Devices MAX11390AENA 模数转换器
  • NXP CBTL1701B0 DisplayPort 多路复用器
  • 两颗高通QET7100A包络跟踪器

各种配套组件体现了苹果公司在电源、音频、显示、充电和连接架构方面的复杂性。
